Как выяснилось процесс объединения вершин привел к созданию двойных граней. Вместо положенных четырех граней, встречающихся в вершине - их на самом деле восемь. Каждая появившаяся грань, это на самом деле две грани, находящиеся на минимальном расстоянии друг от друга. В этом вы можете легко убедиться выбрав грани и установив параметр display на панели свойств Editable Mesh. На самом деле, ситуация еще хуже, т.к. диагонали, связывающие вершины также удвоились.
Что же это значит в практическом смысле? Существование таких двойных граней может в последствии проявиться при дальнейшей работе над объектом, когда результаты ваших действий будут не всегда адекватными. Но на это приходится идти, т.к. процедура объединения вершин практически не заменима. Следующий способ объединения вершин - Target - перетаскивание одной вершине к другой. Вершина, которую вы перемещаете будет объединена с вершиной на которую вы ее переместите и займет ее положение. Техника заключается в следующем - вы нажимаете кнопку "Target", затем выбираете нужную вершину.

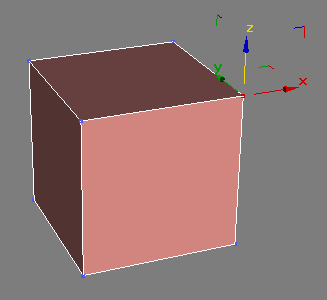

Появятся оси координат. Затем надо перетащить вершину к той, с которой ее необходимо слить, вершина при этом не двигается, только небольшая иконка появится при достижении вершины. Отпустите кнопку мыши и вершины объединятся. Не забудьте отключить режим Target.
Если вы перейдете в режим редактирования граней - вы найдете те же случаи дублирования граней. Фактически - если вы свернете (collapse) грань между двумя вершинами - вы получите тот же результат. И решения этой проблемы при работе с Editable Mesh нет. |
|
|
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
|
