Новый чипсет от AMD с поддержкой DDR SDRAM


http://esystems.atrus.ru


Введение


Около года назад на DDR памяти была реализовала та производительность, которая и была теоретическая возможна для тогдашних 3D акселераторов. Начиная с того времени, DDR память стали устанавливать во многие видеокарты. Почему? Появляются новые технологии. Центральные процессоры, сопроцессоры и графический процессоры становятся быстрее, однако, обрабатываемые ими данные передаются с той же скоростью. Старая технология не дает нам необходимой сейчас пропускной способности памяти. Печальный результат этого для видеокарт просто очевиден. Вот еще один пример: "пострадавшим" оказался Intel'овский Celeron на BX платформе. Однако, AMD упорно искал выход из создавшийся ситуации. С появлением Athlon был выпущен новый чипсет , который мы знаем под названием - AMD 750. Одно из преимуществ архитектуры 750 является 100 МГц (200 МГц) DDR шина . Она поддерживает 100 МГц память. До сегодняшнего дня чипсет работал и работает превосходно; почему же тогда не остановится на таком пути развития? Еще когда DDR только появилась в видеокартах, уже тогда заговорили о том, что скоро ей найдут применение и в системной памяти.

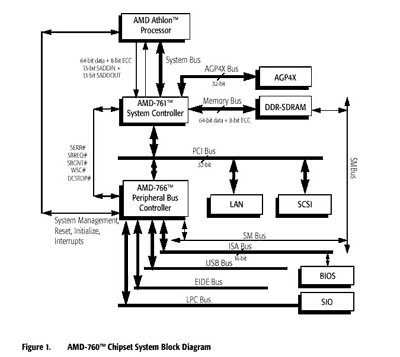

И вот наконец AMD представляет 760 чипсет, который является логическим продолжением 750-го. Особенности нового чипсета: более быстрая системная шина, поддержка DDR памяти и совершенно новый Южный Мост. 760 получился таким удачным, что превзошел не только своего предшественника, но и многих своих конкурентов (например, VIA KT133).

AMD 761 Северный мост


В отличии от Intel, который стремиться к хабовой архитектуре, AMD по-прежнему использует Северный и Южный Мосты. Системный контроллер AMD-761 содержит несколько улучшений для увеличения потока данных.

Еще одно изменение касается EV6 системной шины, которая работала на 100МГц DDR со времен выпуска Athlon. Сейчас, с 761 контроллером системная шина передает информацию на скорости 133МГц DDR (266МГц). Это увеличение скорости с использованием DDR2100 памяти теоретически дает возможность передавать данные на пиковой скорости 2.1Гб/с. Будет ли это прорыв вперед, как при использовании DDR в видеокартах? Еще не ясно, но понятно одно - теперь быстрые процессоры могут показать более высокую производительность, так как спецификация системной шины больше не является преградой для них.

И еще одно интересное замечание. Для всех процессоров Athlon, которые раньше работали на 100МГц шине, а теперь переходят на 133МГц, необходимо отрегулировать умножитель частоты. При использовании Athlon (например, 1ГГц ) на DDR системной плате, работающей на частоте 133МГц, вы получите процессор работающий на 1.33ГГц (10х133MГц; тем самым Вы заставите его работать на внештатной частоте и он будет греться). Чтобы воспользоваться преимуществами новой быстрой шины, Вам придется купить новый процессор с подходящим умножителем, например 1.2ГГц CPU (умеющий умножать на 9).

Кроме того, 761 включает совершенно новый контроллер памяти с поддержкой DDR. Так как режимы синхронизации для этой новой технологии другие, интерфейс памяти не является обратно совместимым с более старым для модулей PC133. Ниже Вы увидите как сильно различаются DDR и PC133 модули.

761 чипсет поддерживает целых 4Гб памяти. Для достижения этого потолка должны быть использованы четыре банка 256 Мbit DIMM. К сожалению, при использовании небуферизованных DIMM только 2 слота памяти можно заполнить, остальные нужно оставить пустыми. В то время как наша материнская плата имела четыре слота под DIMMы, мы ожидаем множество других типов плат (если это вообще случиться :)) только с двумя слотами под память. Замечу что параметры памяти настраиваются из BIOS, и оверклокеры убьют ни один час настраивая систему под максимальную производительность с новой DDR памятью.

Когда 750 "Irongate" пробивал свою тропу на рынке, AGP 4x еще не был представлен. Однако, в 760 чипсете поддержка последнего появилась. Слот AGP совместим с спецификациями 2.0 и может работать в режимах 4x, 2x и даже 1x для тех, у кого старые видеоадаптеры. В дополнении к быстрой записи поддерживается SBA, которую мы смогли задействовать с помощью специальной версии драйверов от NVIDIA Detonator 3 (6.27 для Windows 98). Так как AMD не стала включать видео драйвера для Windows 2000, мы использовали версию 6.31(Detonator 3). PowerStrip сообщил о работе AGP4X, SBA и о том, что быстрая запись - включена. Мы увидели, что производительность растет с увеличением пропускной способности AGP 4x .

Кроме того, были проведены некоторые изменения и с контроллером шины PCI на 761 Северном Мосту. Тогда как 750 (и VIA KX/KT133) поддерживает 5 устройств Вus Мastering, 760 поддерживает целых семь. Раньше, для поддержки более 5 PCI слотов нужен был специальный чип или дополнительной устройство. Сейчас же наметилась устойчивая тенденция к размещению на материнских платах 6 PCI слотов.

AMD-766 ViperPlus


766 ViperPlus является следующим шагом за AMD 756 Южным Мостом, который дебютировал вместе с 750 чипсетом. Были сделаны определенные доработки в 766, чтобы поставить его на один уровень с продукцией от Intel и VIA.

Первое, что было сделано, это поддержка DMA/100. Как первичный, так и вторичный каналы совместимы с режимами PIO 0-4, DMA режимом-2, поддерживающим до 66Мб/с, и до 100Мб/с в режиме DMA-100. К сожалению, у нас не получилось заставить работать режим DMA под Windows 2000.

Как и 750, чипсет AMD 760 может поддерживать четыре 1.1-USB устройства ( USB 2.0 не поддерживается). Традиционная PS/2 клавиатура и мышка имеют как обычно стандартную поддержку. Соответствие ACPI 1.0 и APM 1.2 означает, что системы на 760 смогут входить в режим засыпания "soft-off" и "power-on" с автоматическим включением.

Corona


Хотя в продаже еще нет платы на чипсете 760, AMD дала нам одну из контрольных плат под названием "Corona." Надо заметить, что дизайн AMD платы оказался вполне прогнозируемым. Но вернемся к характеристикам.

Для размещения 4 Гб памяти плата имеет четыре слота (даже страшно подумать сколько будут стоить PC2100 DDR память для полной комплектации). В два слота вставлены 128МБ DIMMы PC2100 памяти от Micron. Эти модули оцениваются как CAS 2.5 и имеют чуть большую задержку, чем CAS2 модули памяти, которые мы традиционно используем, но на сегодня это та цена, которую необходимо платить за значительную пропускную способность.

Подобно большинству материнских плат на рынке, наш эталонный образец щеголяет парой DIP переключателей для манипуляций с частотой шины. Это определенно хороший знак для оверклокеров, однако, мы сомневаемся насчет разгоняемости 266МГц FSB с DDR памятью. Хотя, любители разгона несомненно получат удовольствие от Duron 700 (с умножением 7x), работающим при 933МГц на этой новой плате.

Тестируем DDR


Перед тем, как перейти к цифрам, хотелось бы обратить ваше внимание вот на что. Во-первых, мы убрали 128МБ оперативной памяти, чтобы сравнять все тестовые платформы (на всех плат установлено 128 Мб ). Мы использовали Windows 98 Second Edition, а не Windows 2000 как обычно (так как нам не удалось запустить моду DMA в "двухтысячных").

Характеристики систем

AMD 1.2ГГц DDR
Процессор: AMD Athlon 1.2ГГц
Память: 128 МБ Micron PC2100 CAS 2.5 DDR SDRAM
Материнская плата: AMD "Corona" EVT8
Видеокарта: Leadtek GeForce2 GTS 32МБ NVIDIA Detonator 3 версия 6.27
Жесткий диск: IBM 30GB Deskstar 7200RPM DMA/100 Звук: Creative Labs Sound Blaster Live
CD/DVD: Toshiba 48x CD-ROM
Питание: Sparkle 350 Вт
Операционная система: Windows 98 Second Edition

AMD 1.2ГГц SDR
Процессор: AMD Athlon 1.2ГГц
Память: 128 МБ Corsair PC133 CAS2 SDRAM
Материнская плата: Asus A7V (KT133)
Видеокарта: Leadtek GeForce2 GTS 32МБ NVIDIA Detonator 3 версия 6.31
Жесткий диск: IBM 30GB Deskstar 7200RPM ATA-100
Звук: Creative Labs Sound Blaster Live
CD/DVD: Toshiba 48x CD-ROM
Питание: Sparkle 350 Вт
Операционная система: Windows 98 Second Edition

AMD 1.1ГГц
Процессор: AMD Athlon 1.1ГГц
Память: 128 МБ Corsair PC133 CAS2 SDRAM
Материнская плата: Asus A7V (KT133)
Видеокарта: Leadtek GeForce2 GTS 32МБ NVIDIA Detonator 3 версия 6.18
Жесткий диск: IBM 30GB Deskstar 7200RPM ATA-100
Звук: Creative Labs Sound Blaster Live
CD/DVD: Toshiba 48x CD-ROM
Питание: Sparkle 350 Вт
Операционная система: Windows 98 Second Edition

AMD 1ГГц
Процессор: AMD Athlon 1ГГц
Память: 128 Megabyte Corsair PC133 CAS-2 SDRAM
Материнская плата: Asus A7V (KT133)
Видеокарта: Leadtek GeForce2 GTS 32МБ NVIDIA Detonator 3 версия 6.18
Жесткий диск: 30 gigabyte Seagate Barracuda 7200RPM ATA2 (ATA66)
Звук: Creative Labs Sound Blaster Live
CD/DVD: Toshiba CD-M1402
Питание: Sparkle 300 Вт
Операционная система: Windows 98 Second Edition

Intel 1ГГц
Процессор: Intel Pentium 3 1ГГц
Память: 128 Megabyte Corsair PC133 CAS-2 SDRAM
Материнская плата: Asus CUSL2 815e (815+ICH2)
Видеокарта: Leadtek GeForce2 GTS 32МБ NVIDIA Detonator 3 версия 6.18
Жесткий диск: Seagate 30 GB Barracuda 7200 RPM ATA2 (ATA66)
Звук: Creative Labs Sound Blaster Live
CD/DVD: Toshiba CD-M1402
Питание: Sparkle 300 Вт
Операционная система: Windows 98 Second Edition
