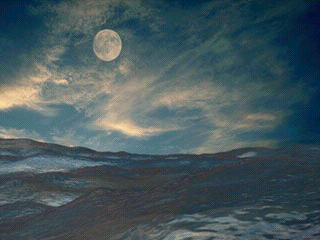

Морской пейзаж в 3D Studio MAX 3.1 Этот урок о том, как получить реалистичный материал воды для поверхности моря. Я буду использовать 3D Studio MAX 3.1, но описываемую технологию можно применить к любой версии МАХ. Можете скачать zip-архив (~202 kB) со всем необходимым для получения вот такого результата:
Вначале давайте установим фон нашей сцены. Для этого выберите в меню Rendering пункт Environment. В появившемся окне кликните по кнопке Environment Map и подберите для фона любую подходящую текстуру неба (можете воспользоваться sky.jpg из скаченного архива).

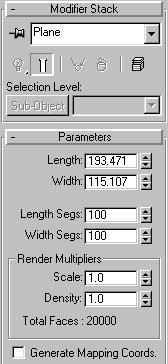

Создайте объект Plane длинной примерно 200 (параметр Length) и шириной около 100 (параметр Width). Обратите внимание, что количество сегментов по длине и ширине (параметры Length Segs и Width Segs) должно быть достаточно большим, - от 50 до 100. Это пригодиться нам в дальнейшем.

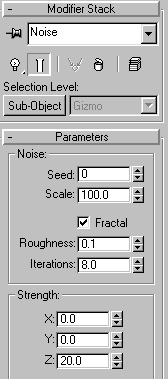

Перейдем в раздел Modify и добавим нашему объекту модификатор Noise. Включите параметр Fractal. Установите Roughness равным 0.1, а Iterations - 8.0. Немного поэкспериментируйте с этими параметрами чтобы получить подходящий результат. Параметр Strength по оси Z установите равным 20 или около того. Это значение определяет насколько большими будут волны. У нас получилась волнистая поверхность, нужно добавить материал.

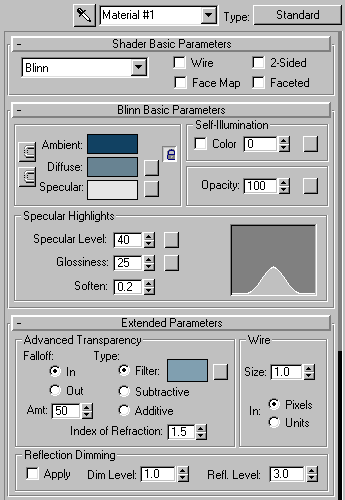

Откройте редактор материалов и выберите любой слот. Убедитесь, что тип заливки - Blinn. Установите те же параметры, что и на рисунке:
В текстурах включите карту шероховатости (Bump) и установите ее размер 20.
Кликните по кнопке Bump Map и выберите Noise. Установите тип шума (Noise type) - Fractal, а размер шума (Size) - 0.5. Вернитесь обратно, используя кнопку Go To Parent.
Включите карту отражений (Reflection) и установите ее размер 40.

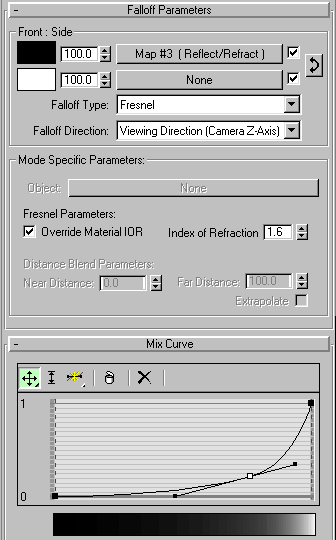

Кликните по кнопке Reflection Map и выберите Falloff. Установите те же параметры, что и на рисунке. На графике Mix Curve добавьте третью точку и постройте график, подобный изображенному на рисунке.

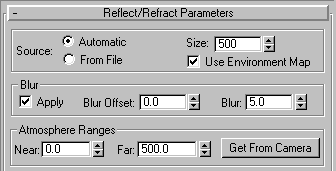

Кликните вверху по кнопке напротив окошка с черным цветом и установите Reflect/Refract. Установите параметры так же, как на рисунке. Это заставит материал отражать небо, заданное в качестве фона нашей сцены.
Вот и все. Присвойте полученный материал объекту Plane. Осталось установить нужный вид в окне Perspective и отрендерить. Если вы все сделали правильно, то у вас должен получиться небольшой морской пейзаж. |
|
|
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
|
