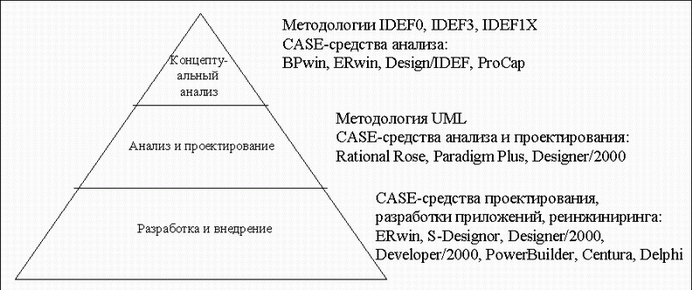

Шаблоны функционального моделирования Функциональное моделирование является важнейшим элементом концептуального анализа, который выполняется на начальном этапе проектирования любой автоматизированной информационной системы, в том числе и системы управления предприятием. Разработка и анализ функциональной модели деятельности предприятия позволяет достаточно глубоко погрузиться в предметную область, выявить бизнес-процессы, используемые на предприятии, определить информационные потоки, выявить узкие места в деятельности предприятия и т.д. Для функционального анализа на концептуальном этапе удобно использовать простые, доступные для широкого понимания использования, хорошо проработанные методологии. Несмотря на солидный возраст стандартной методологии IDEF0, она по-прежнему весьма популярна среди аналитиков и широко используется, особенно на этапе концептуального анализа. Детальный анализ функциональной IDEF0-модели является основой для изучения существующих на предприятии бизнес-процессов и для разработки новых бизнес-процессов, которые в дальнейшем будут являться основой для разработки алгоритмов системы управления. Для моделирования бизнес-процессов удобно воспользоваться специально разработанной для этих целей методологией IDEF3. Модель IDEF3 содержит 2 типа диаграмм: диаграммы процессов и диаграммы состояний объектов, которые позволяют выполнить анализ бизнес-процессов с разных сторон в рамках одной модели.  И, наконец, последней стадией концептуального анализа является построение информационной модели, которая отображает логическую структуру будущей базы данных. Для этой стадии вполне оправдано широкое использование стандартной методологии IDEF1X. Существующие CASE-средства обеспечивают хорошую интегрируемость IDEF0, IDEF3 и IDEF1X моделей, что обеспечивает единство подхода на этапе концептуального анализа и взаимосвязанность результатов моделирования. В данной статье рассматривается один из практических способов сокращения времени на разработку функциональной IDEF0 модели и повышения качества моделирования - использование шаблонов моделей. Классификация функций Основой создания шаблона является следующая классификация функций:
В данной статье приведен шаблон функциональной IDEF0 модели, который предназначен для использования на стадии предварительного анализа. Этот анализ выполняется перед использованием того или иного CASE-средства разработки функциональной IDEF0 модели. Весьма полезным оказалось использование шаблона при подготовке к проведению встреч и интервью, предназначенных для сбора первичной информации о деятельности предприятия. После завершения сбора первичной информации и до начала разработки IDEF0 шаблон модели используется для выполнения предварительного анализа, выделения и структурирования функций. Как показывает опыт, использование предварительного анализа, выделения и структурирования функций существенно снижает общие затраты времени на разработку модели и повышает качество моделирования. На стадии предварительного анализа достаточно использовать стандартные средства MS Office (Word или Excel). Общее описание шаблона Модель: <номер; имя модели, выражающее цель моделирования в виде короткой фразы > Характерная информация Категория предприятия: < промышленное предприятие, торговая компания, банк, государственное учреждение и т.д. > Цель: < более детальное выражение цели моделирования > Точка зрения: < точка зрения, принятая при моделировании > Область (контекст): < какая система рассматривается в качестве черного ящика (в соответствии с целью) > Уровень модели: < общая модель, подмодель > Структура предприятия (организации) Описание структуры предприятия (организации) в виде: Руководство: < ФИО, должность > Подразделение: < № подразделения. Наименование подразделения, ФИО руководителя > Основные функции Перечень основных функций для предприятия (организации, компании) соответствующей категории в следующем виде: Функция: < Функция №. Наименование функции, описание функции > Подфункции, раскрывающие основные функции Подфункции, раскрывающие основные функции Функция: < Функция №№. Наименование функции, описание функции > Функция: < Функция №№. Наименование функции, описание функции > Описание общих, не зависящих от категории предприятия, функций: Функция: < Функция №. Наименование функции, описание функции > Подфункции, раскрывающие общие функции Функция: < Функция №№. Наименование функции, описание функции > Функция: < Функция №№. Наименование функции, описание функции > Перечень документов, используемых в модели: Документ: < Условный № документа. Точное название документа > < Условный № документа>: < Код ответственного подразделения + Порядковый номер > Связанная информация (не обязательно) Приоритет: < указание наиболее критичных (важных) технологических цепочек для моделируемой организации > Родительские функции: < (не обязательный параметр) имя “родительской” функции, в состав которой входят наиболее критичные (важные) технологические цепочки > Функции декомпозиции: < (не обязательный параметр) описание требуемой степени декомпозиции для наиболее критичных (важных) технологических цепочек > Открытые проблемы (не обязательно) <Список открытых проблем на момент подготовки шаблона, которые необходимо устранить> План Версия: < Дата, время или вариант реализации > Шаблон в виде таблицы
|
|
|
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
|
